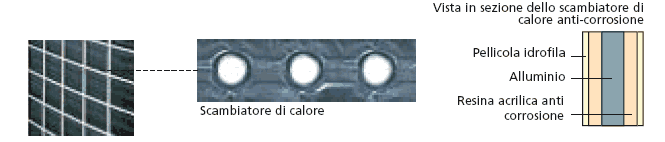

Trattamento anticorrosione
Lo speciale trattamento anti-corrosione dello scambiatore di calore garantisce una migliore resistenza alle piogge acide e al sale (5 o 6 volte superiore). Il montaggio di una lastra d'acciaio inox sul lato inferiore dell'unità offre ulteriore protezione.
|
| |
|
| |
Funzione di carica automatica
Sistema convenzionale:
1. calcolo del volume di carica di refrigerante aggiuntivo
2. caricamento dell’unità con il refrigerante aggiuntivo
3. misurazione del peso del cilindro
4. valutazione in base alla pressione (prova di funzionamento)
Con il sistema VRVIII tuttavia, queste 4 fasi possono essere omesse
in quanto le unità VRVIII possono essere caricate automaticamente
con la quantità di refrigerante corretta tramite un pulsante sulla
scheda elettronica. Il caricamento automatico termina una volta
trasferita la quantità corretta di refrigerante. La verifica della carica
di refrigerante è una funzione accessoria della carica automatica.
|
| |
Verifica del contenimento del refrigerante
Il volume di refrigerante dell’intero impianto è calcolato in base ai
seguenti dati:
temperatura esterna
temperature del sistema di riferimento
temperature di pressione di riferimento
densità del refrigerante
tipi e quantità di unità interne
Quando si attiva la verifica del contenimento di refrigerante, l’unità
si porta in modalità raffreddamento e riproduce determinate
condizioni di riferimento in base ai dati in memoria. Il risultato
indica se si sono verificate o meno perdite di refrigerante. |
| |

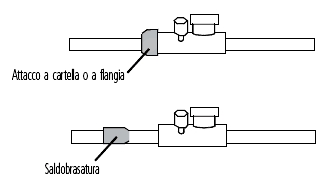

Contenimento del refrigerante migliorato
Tutti gli attacchi a flangia o a cartella dell’unità sono stati sostituiti
da attacchi saldobrasati per assicurare un migliore contenimento del refrigerante. |
| |
|
| |
Test automatico
Una volta terminato di caricare il refrigerante, premendo il
pulsante test sulla scheda elettronica si avvierà un controllo
del cablaggio, chiusura valvole, sensori e volume refrigerante.
Questo test termina automaticamente una volta completato. |
| |
Facilità di manutenzione
Funzione autodiagnostica
Questa funzione è attivabile mediante i pulsanti sulla scheda e
velocizza la risoluzione dei problemi; deve essere usata per la
messa in funzione e la manutenzione. Il collegamento di
termistori, i guasti a elettrovalvole o valvole motorizzate il
malfunzionamento dei compressori, gli errori di comunicazione,
ecc. possono essere diagnosticati rapidamente.
Memorizzazione automatica delle informazioni
Durante il funzionamento dell’unità, vengono memorizzati
automaticamente i dati relativi agli ultimi 5 minuti di
funzionamento. In caso di anomalia, dall’analisi dei dati degli
ultimi 5 minuti è possibile identificare la posizione del problema e
la causa dell’anomalia. Successivamente è possibile prendere le
misure necessarie per eliminare l’anomalia. |
| |
Tempi brevi di installazione / Tubazioni REFNET
Grazie alle tubazioni del refrigerante di piccolo diametro e alle opzioni REFNET, il sistema di tubazioni VRVIII può essere
installato velocemente ed agevolmente.
L’installazione del sistema VRVIII può anche essere implementata
piano per piano in modo da attivare l’uso di sezioni dell’edificio
molto velocemente, permettendo il collaudo e il funzionamento
del sistema di climatizzazione a stadi, anziché solo al termine del
progetto.
Il sistema unificato di tubazioni REFNET di Daikin è progettato per
facilitare il lavoro di installazione.
L’utilizzo di tubazioni REFNET insieme alle valvole di espansione
elettroniche offre come risultato una riduzione considerevole nello squilibrio del flusso del refrigerante tra le unità interne, nonostante il piccolo diametro della tubazione.
I giunti ed i collettori REFNET (entrambi opzionali) possono essere
tagliati sul luogo dell’installazione e aumentano l’affidabilità del sistema.
Rispetto ai normali raccordi a T, nei quali la distribuzione del refrigerante è tutt’altro che ottimale, i giunti Daikin REFNET sono stati specificatamente progettati per facilitare il flusso del refrigerante. |
| |
Eccezionale riduzione degli ingombri
Il sistema VRVIII consente di ridurre drasticamente lo spazio
richiesto per l’installazione rispetto al VRVII. |
| |
Modulare e leggero
Il design modulare permette di collegare le unità disponendole in
ranghi con un’eccezionale grado di uniformità.
La struttura compatta delle unità esterne ne consente il trasporto
fino al tetto dell’edificio utilizzando un comune ascensore, senza
quindi porre particolari problemi di movimentazione dei
componenti; ciò risulta importante in particolare quando è
necessario installare unità esterne su ogni piano. |
| |
Nessun rinforzo strutturale necessario
L’acciaio galbarium consente l’uso di basi angolari – i precedenti
sistemi VRV serie K e L richiedevano basi con travi complete.
Grazie alla costruzione leggera e all’assenza di vibrazioni delle
unità esterne, i pavimenti non necessitano di rinforzo, riducendo
in questo modo il costo complessivo dell’edificio. |
| |
Attacco tubazioni su quattro lati
La serie VRVIII non solo offrono la possibilità di inserire le tubazioni
dal lato frontale ma anche da sinistra, da destra o dal basso,
fornendo una maggiore libertà di installazione.
Anche i collegamenti elettrici possono quindi essere effettuati dal
pannello frontale, dai pannelli laterali (destro e sinistro) o dal
pannello inferiore dell'unità esterna. |
| |
Tubazioni del refrigerante più piccole
Diametro delle tubazioni ridotto
L'utilizzo di R-410A a elevata efficienza consente al VRVIII di
funzionare con una quantità minore di refrigerante, diminuendo di
conseguenza il diametro delle tubazioni di liquidi e gas.
Nei sistemi VRV il fluido refrigerante, che svolge la funzione di
riscaldamento e raffreddamento degli ambienti, corre all’interno di
tubazioni di rame isolate, che non superano i 60 mm di diametro.
Una dimensione particolarmente significativa se si considera che
non solo è più piccola di quella dei tubi dell’acqua, ma arriva ad
essere 10 volte inferiore rispetto a quella dei canali di un impianto
a tutta aria. |
| |
|
| |
|
