Unità interna ad incasso in controsoffitto per sistemi VRF Compo Multi
PEFY-P20VML-E
Capacità in raffreddamento:
Raffreddamento
2.2 kw/ 7.507 BTU
Capacità in riscaldamento:
Riscaldamento
2.5 kw / 8.530 BTU
Gas Refrigerante:
Gas Refrigerante
R410A
Silenziosità:
Silenziosità
25-36 dB
Garanzia Mitsubishi Electric:
Garanzia Mitsubishi Electric
2 anni
Unità interna ad incasso in controsoffitto PEFY-P20VML-E
Preventivo Personalizzato Richiedi un preventivo (risposte immediate) blank
Sopralluogo Gratuito Sopralluogo Roma e provincia blank
>


Altezza contenuta: solo 225 mm
Possibilità di installazione anche in spazi assai angusti, come nicchie o abbassamenti del soffitto. Nota: la pompa di sollevamento condensa non è installabile.

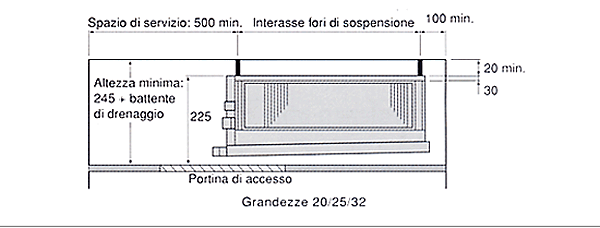

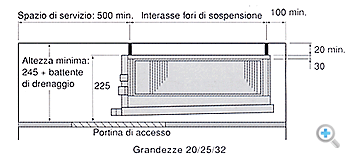

Dimensioni modello PEFY-P20VML-E

FUNZIONI E PECULIARITA' DI QUESTO MODELLO

Possibilità di collegamento a destra o a sinistra della linea di drenaggio condensa.
Ideale per gli usi alberghieri ed in tutti quelli in cui il collegamento della linea di drenaggio può costituire un problema.

Unità interna canalizzabile a bassa prevalenza disponibile in tre grandezze per installazione entro controsoffitto specificamente progettata per brevi canalizzazioni , di dimensioni compatte di soli 225 mm. di altezza, particolarmente silenziosa , essenzialmente costituita da ventilatore direttamente accoppiato a motore elettrico a tre velocità con prevalenza utile di soli 5 Pa, la cui distribuzione dell’aria viene realizzata attraverso plenum, valvola elettronica di espansione (LEV) con controllo continuo della potenza tra il 25% ed il 100% . La batteria è a più ranghi con tubi in rame alettati in alluminio .
L’unità è dotata di filtri aria in fibra sintetica rigenerabili e lavabili. La linea particolarmente compatta consente l’installazione dell’unità anche in controsoffitti particolarmente bassi. Tutti gli attacchi, sia frigoriferi che elettrici che di condensa sono posizionati nello stesso lato al fine di diminuire l’ingombro della installazione.
L’unità è collegata al bus di comunicazione così da riconoscere il refrigerante utilizzato, e poter funzionare con i refrigeranti R22/R407C/R410A. Le unità saranno settate tramite i rotary switch al fine di verificate la corretta configurazione del sistema. Tale settaggio dovrà esattamente corrispondere allo schema elettrico-frigorifero eseguito in Autocad dal fornitore. L’unità interna è dotata di appositi connettori liberamente programmabili per il collegamento di segnali di INPUT ed OUTPUT digitali, al fine di gestire apparecchiature generiche tecnologiche di terzi presenti in campo. Sono disponibili 3 segnali di INPUT e 4 segnali di OUTPUT. Ogni unità interna può collegare 2 apparecchiature generiche, ognuna delle quali viene gestita attraverso i seguenti segnali : INPUT : Stato di ON/OFF Stato di Anomalia OUTPUT : Comando di ON/OFF Tramite il kit composto da sistema di supervisione TG-2000A + centralizzatore G-50A + PLC è possibile programmare liberamente i segnali collegati all’unità interna, visualizzarli, ed interagire con essi. E’ inoltre possibile programmare liberamente interazioni tra le apparecchiature generiche e le unità interne dell’impianto, per le quali potranno essere controllate le seguenti funzioni : ON/OFF Impostazione della temperatura Modo operativo Velocità ventilatore.

TABELLA TECNICA

CARATTERISTICHE TECNICHE DELL'UNITA' INTERNA
Alimentazione: monofase 50 Hz - 220/240 V
Assorbimento elettrico massimo in raffreddamento: 0,05 kW - 0,24 A
Potenzialità nominale in raffreddamento: 2,2 kW
Potenzialità nominale in riscaldamento: 2,5 kW
Finitura esterna dell'unità: lamiera d'acciaio zincata
Dimensioni (mm): 225(A)-720(L) - 550(P)
Peso netto: 18 kg
Batteria di scambio termico: tipo Cross-Fin con tubi di rame alettati in alluminio
Ventilatori ( tipo e n° ) Sirrocco x 1
Portata d'aria bassa/media/alta velocità 288/348/474 mc/h
Prevalenza statica utile: 5 Pa
Tipo Motore: monofase ad induzione
Potenza x n° Motore: 0,023 kW x 1
Refrigerante: R22 & R407C & R410A
Sistema di controllo: mediante valvola LEV
Materiale isolante: schiuma di polietilene e schiuma di poliuretano
Attacchi del refrigerante gas 12,7 mm (a saldare)
Attacchi del refrigerante liquido 6,35 mm (a saldare)
Attacco per drenaggio condensa: R1
Livello sonoro bassa/media/alta velocità: 25/29/36 dB(A)
Filtro aria: in polipropilene rigenerabile lavabile
Dispositivi di sicurezza:: protezione termica di sicurezza del motore del ventilatore
Collegamento segnali esterni: Connettori liberamente programmabili per il collegamento di segnali di INPUT ed OUTPUT digitali (3 segnali di INPUT e 4 segnali di OUTPUT)

CONTENIMENTO DEL LIVELLO SONORO

Livello Sonoro Funzionamento P20 P25 P32
Velocità
del Ventilatore
Alta 36 36 40
Media 33 33 35
Bassa 29 29 32
