Unità esterna per sistemi VRF Compo Multi
PUHY-P650YSHM-A
Capacità in raffreddamento:
Raffreddamento
73.0 kw/ 249.086 BTU
Capacità in riscaldamento:
Riscaldamento
81.5 kw / 278.089 BTU
Portata Aria:
Portata Aria
12.000 mc/h x 2
Gas Refrigerante:
Gas Refrigerante
R410A
Dimensioni HxLxP:
Dimensioni
1.840x1.990x840 mm
Silenziosità:
Silenziosità
62 dB
Alimentazione:
Alimentazione
380/415 V
Trifase - 50 Hz
Assorbimento Elettrico massimo in raffreddamento:
Assorbimento Elettrico
19,65 KW - 33,1 A

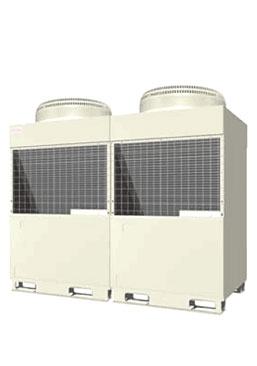

Unità esterna PUHY-P650YSHM-A

Unità esterna di ridotte dimensioni in pianta, idonea per installazione all’esterno, raffreddata ad aria, essenzialmente costituita da struttura in lamiera d’acciaio autoportante, pannelli asportabili per la manutenzione.
Preventivo Personalizzato Richiedi un preventivo (risposte immediate) blank
Sopralluogo Gratuito Sopralluogo Roma e provincia blank



FUNZIONI E PECULIARITA' DI QUESTO MODELLO

Gli scambiatori di calore (due) costituiti da tubi di rame alettati in alluminio anticorrosione (Blue Fin) suddiviso in più sezioni, ventilatori elicoidali modulanti (due) con mandata dell’aria verticale e aspirazione sui lati frontale e posteriore. L’unità è dotata di due compressori di tipo Scroll ermetico ad alta efficienza, uno equipaggiato con inverter a controllo lineare, l’ altro ON/OFF . I due compressori consentono un campo di modulazione della potenza compreso tra il 16% ed il 100%. All’unità è possibile collegare f ino a un massimo di 24/24/24/32/32 unità interne alle rispettive taglie 450/500/550/600/650, con potenzialità totale unità interne collegate comprese tra il 50% il 130%. L’unità è inoltre equipaggiata di valvola di ritegno sul compressore, separatore olio, valvola a 4 vie, valvole solenoidi, ricevitore di liquido, accumulatore del gas, sonde di alta e bassa pressione, pressostati di sicurezza e valvola by- pass, circuito bilanciamento olio. Per facilitarne l’installazione, le tubazioni del refrigerante possono essere collegate da due diverse direzioni, sul lato inferiore e anteriore.
L’unità permette uno sviluppo massimo delle linee frigorifere pari a 300 mt. con una lunghezza massima di un singolo circuito pari a 150 mt. (lunghezza equivalente 175 mt.) e un dislivello pari a 50 mt. (40 mt. se l’unità esterna è posizionata inferiormente rispetto alle unità interne). Le tubazioni frigorifere di collegamento tra unità esterna ed interne, possono essere realizzate tramite collettori od in linea (od anche misti). L’unità può essere installata in modo affiancato ad altre unità. Un display a 4 cifre in grado di fornire informazioni di servizio ( indicazione di più di 250 voci informative), manutenzione e assistenza è posizionato a bordo della scheda principale in posizione di facile lettura. L’unità sarà settata tramite rotary switch al fine di verificare la corretta configurazione del sistema. Tale settaggio dovrà esattamente corrispondere allo schema elettricofrigorifero eseguito in Autocad dal fornitore.

TABELLA TECNICA

CARATTERISTICHE TECNICHE DELL'UNITA' ESTERNA
Alimentazione: Trifase con neutro 50 Hz - 380/415 V
Assorbimento elettrico massimo in raffreddamento: 19,65 kW - 33,1 A
Potenzialità nominale in raffreddamento: 73 kW
Potenzialità nominale in riscaldamento: 81,5 kW
Finitura esterna dell'unità: lamiera d'acciaio con (codice Munsell) verniciatura acrilica (5Y8/1)
Dimensioni (mm): 1.840(A)-1.990(L)-840(P)
Refrigerante: tipo e carica: R410A
Regolazione della potenzialità: - campo di regolazione: con inverter - dal 16 al 100 %
Compressore - Tipo e N°: Scroll ermetico x 2
Potenza del motore (Compressore): 10,9 + 5,3 kW
Lubrificante: MEL 32
Riscaldamento del Carter: 0,045 + 0,045 kW
Ventilatori - Tipo e N°: elicoidale x 2
Portata Aria: 12.000 mc/h x 2
Potenza del motore (Ventilatore): 0,38 Kw x 2
Sistema di sbrinamento: ad inversione di ciclo controllato da microcomputer
Dispostivo di sicurezza alta pressione: Pressostato di alta tarato a 4,15 MPa (601 Psi)
Dispostivo di sicurezza Compressore / ventilatori: interruttore automatico di sovracorrente, interruttore termico
Dispostivo di sicurezza circuito dell' Inverter: interruttore automatico di protezione del bus in c.c., interruttore termico
Limiti operativi aria esterna in raffreddamento: -5°C/+43°C
Limiti operativi aria esterna in riscaldamento: -20°C/+15,5°C b.u.
Attacchi del refrigerante gas: 28,58 mm
Attacchi del refrigerante liquido: 15,88 mm
Livello sonoro: 62 dB(A)
Peso netto: 455 kg
